Um die UV-Piezo-Tintenstrahldüsen besser zu verstehen, um Ihnen bei der Reinigung oder Reparatur der Düsen zu helfen.
1. Mikroskopische Ursachen von schrägem Tintenstrahl

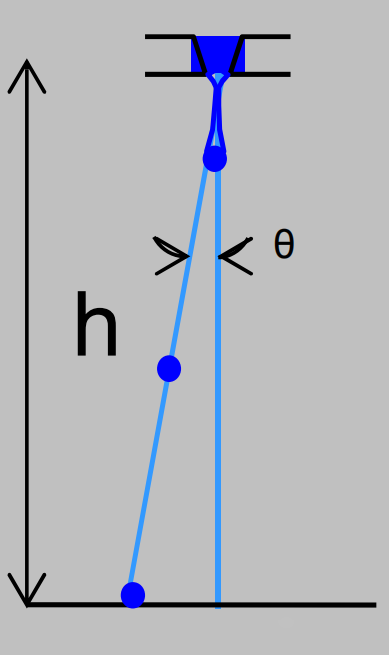

Düsengeometrische Abweichung: Abweichungen im Auslasswinkel der Düse vom Designwert (z.B. ±0,5°) führen zu einer Verschiebung der Flugbahn des Tintentropfens, was zu schrägem Tintenstrahl führt.
Meniskusinstabilität: Ungleichgewicht in der Grenzflächenenergie des Meniskus der Tinte am Düsenauslass (z.B. Kontaktwinkel > 90°) führt zu abnormaler Ablösungsrichtung des Tintentropfens.
Verzerrung des Piezo-Antriebswellenforms: Fehlanpassung der Antriebsspannungswellenform der Piezo-Düse (z.B. zu langsam ansteigende Flanke) verursacht Abweichungen im Ausstoßwinkel des Tintentropfens.
2. Direkte Auswirkung von schrägem Tintenstrahl auf den Druckeffekt
Reduzierte Auflösung: Schräger Tintenstrahl verursacht Abweichungen beim Auftreffen des Tintentropfens (z.B. 10μm-Abweichung), was zu unscharfen Bildrändern oder Streifen führt.
Abnormale Farbmischung: Wenn Mehrfarbendüsen schrägen Tintenstrahl produzieren, vergrößert sich der Überlappungsbereich benachbarter Farbtropfen, was zu Farbabweichungen oder Farbvermischung führt.
Verkürzte Düsenlebensdauer: Langfristiger schräger Tintenstrahl beschleunigt den Düsenverschleiß (z.B. Mikrorissausbreitung bei Siliziumkarbid-Düsen).
3. Mikroskopische Optimierungslösungen
Verbesserung des Düsenmaterials: Hochpräzise Siliziumkarbid-Keramikdüsen (Mohs-Härte 9+) werden verwendet, um schrägen Tintenstrahl durch mechanische Verformung zu reduzieren.
Optimierung des Kanalsdesigns: Mikrofluidtechnologie (z.B. Kapillarkanaldimension < 50μm) wird eingesetzt, um die Grenzflächenenergie des Meniskus zu stabilisieren.
Kalibrierung der Antriebswellenform: Die Spannungswellenform der Piezo-Düse wird angepasst (z.B. PrecisionCore-Technologie), um vertikalen Tintenstrahl zu gewährleisten.
4. Technologievergleich
|
Optimierungsrichtung
|
Spezifische Maßnahmen
|
Effektbewertung
|
|
Materialaufrüstung
|
Siliziumkarbid-Keramikdüse
|
Schräger Tintenstrahlwinkel um 30% reduziert
|
|
Kanalsteuerung
|
Mikrofluidkapillardesign
|
Stabilität der Tintentropfenbahn um 50% verbessert
|
|
Wellenformanpassung
|
Dynamische Anpassung der Piezo-Antriebswellenform
|
Ausstoßgenauigkeit erreicht ±1μm
|
5. Zukünftige Trends
Intelligente Überwachung: Integration von Sensoren zur Echtzeiterkennung des schrägen Tintenstrahlwinkels und dynamische Anpassung der Antriebsparameter.
Multi-Material-Kompatibilität: Entwicklung universeller Düsen, die mit UV/Wasserbasis-Tinten kompatibel sind, um schrägen Tintenstrahl durch Tinteneigenschaften zu reduzieren.
