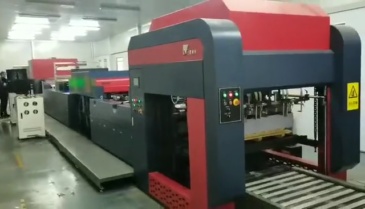

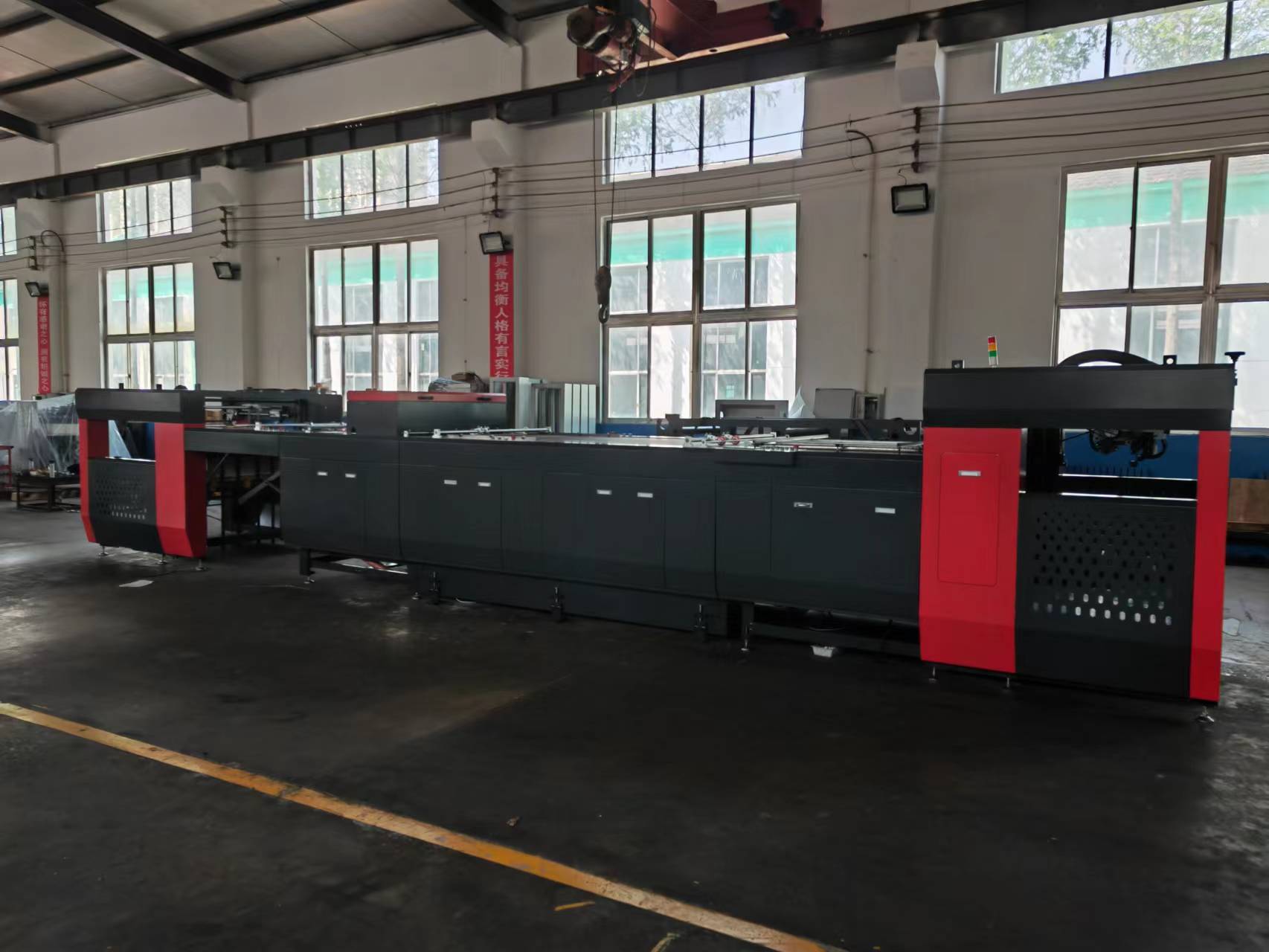

Zuführrollentisch, Eisendruckzuführung, Positionierung (einschließlich Doppelblattaussortierung), Tintenstrahlplattform, Tintenstrahlcodiersystem (optional oder optionales Lasercodiersystem), LED-UV-Härtung (optional, passend zum Tintentyp), Bildsystem (optional), Aussortier-/Probentisch, Empfangsmaschine, Empfangsrollendeck usw.
Das System wird häufig in der Metallplattenverpackungsindustrie eingesetzt, beispielsweise beim Eisendruck, bei der Dosenherstellung, bei der Deckelherstellung usw. Durch die variable Datencodierung und Druckprüfung sowie die modulare Bauweise können weitere Anwendungen erschlossen werden.
Wichtigste technische Parameter
Maximale Blechtransportgeschwindigkeit 80 m/min
Maximale Blechbreite 1150 (Breite) × 1020 mm
Mindestbreite der Metallplatte: 680 (Breite) × 712 mm
Metallplattendicke 0,16–0,6 mm
Gesamtleistung der Plattform 31 kW (ohne LED-UV) LED-UV-Härtungssystem (optional) Nach Kundenwunsch
Positioniergenauigkeit Breitengenauigkeit ± 0,20 mm

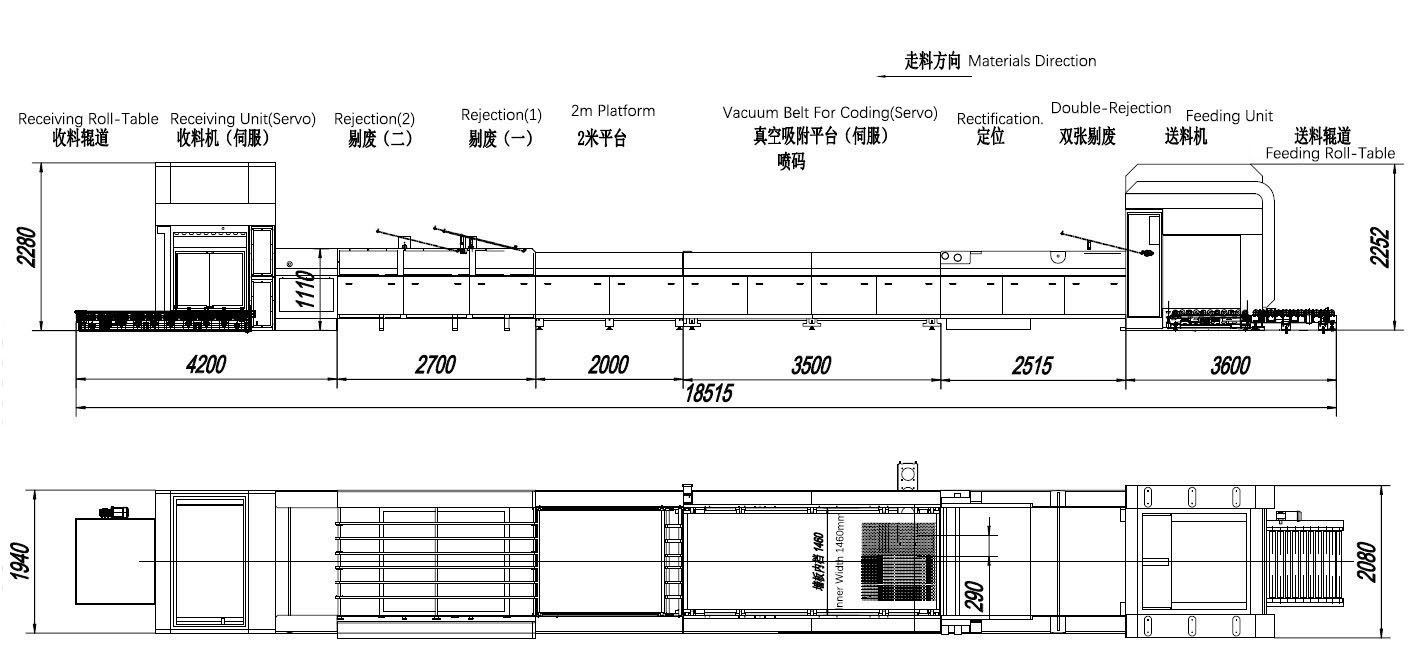

Gesamtmaße (Länge × Breite × Höhe) 1900 × 160 × 180 cm
Maschinen-Workflow
Zuführrollentisch
Ø Elektrische Förderung des Materialstapels und schnelle Zentrierungseinstellung
Ø Zuführlast 2,5 t
Zuführung
Ø Professioneller Eisendruck-Feeder
Ø Doppelblecherkennung
Gleichrichtungsgerät
Ø Zur Positionierung werden eine zylinderseitige Drucklehre und eine einseitige Anschlaglehre mit hoher Stabilität und einer Positioniergenauigkeit von ± 0,2 mm verwendet.
Ø Beide Seiten werden per Handrad eingestellt, wodurch die Plattenspezifikation schnell angepasst werden kann
Vakuumplattform
Ø Auf 3,5 m erweiterte Vakuumadsorptionsplattform, weitere Verarbeitungsmodule können konfiguriert werden (Tintenstrahldruck mit variablen Daten, Lasercodierung, fotografische Erkennung usw.)
Ø Der Hauptantrieb wird durch einen Servomotor mit hoher Präzision angetrieben
Ø Der Unterdruck-Flachriemen wird aus Deutschland importiert
Ø Integrierte Stahlwandplatte, 40mm dick, gute Stabilität
Ø Neu entwickelte Schubladen-Vakuumstruktur, leicht zu warten
Ø Freitragende Unterdruckplattform, einfacher Riemenaustausch, kein Ausbau der Welle erforderlich.
Ø Schnelle und bequeme Einstellung des Spanngurtes
Ø Proprietäres Unterdruckdesign, starke und gleichmäßige Saugkraft, die den flachen Betrieb des Materialblatts gewährleistet.
2m Plattform
Ø Installieren Sie ein LED-UV-Härtungsgerät.
Ø Stahlrahmenkonstruktion, breites Band, Vakuumadsorption; Installation einer LED-UV-Härtungseinheit.
Ø Der Erkennungs- und Verifizierungsbereich kann erweitert werden.
Doppelte Ausleitvorrichtung
Ø Ausgestattet mit einer Abfall-Kickvorrichtung, Abfallprodukte werden automatisch entfernt (Fotoerkennung ist erforderlich)
Ø Die andere dient als Probenahmeplattform
Empfangseinheit
Ø Der Hauptantrieb wird durch einen Siemens-Servomotor angetrieben
Ø Absorbiert und nimmt das Material auf der Oberfläche auf, um eine Beschädigung des Materialblatts zu verhindern.
Ø Wenn das Material eine bestimmte Höhe erreicht, wird automatisch ein Alarm ausgelöst und die gesamte Maschinenlinie wird angehalten.
Empfangsrollentisch
Ø Elektrischer Empfang ohne manuelles Schieben und Ziehen.
